自力式溫度調節閥
發布時間：2016年03月23日 作者：admin 點擊次數：次
概述:

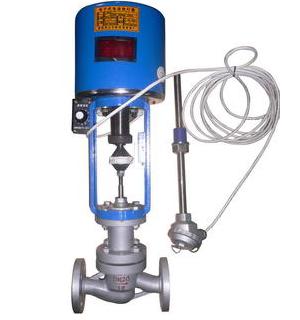

ZZW型自力式溫度調節閥無需外加能源，利用被調介質自身能量實現溫度自動調節的執行器產品，公稱壓力PN16、40、64；溫度調節范圍從0~270°C；溫度控制器連接頭為G1″外螺紋；法蘭標準：PN16、40按GB9113—88；PN64按JB79.2—94 ， PN16為凸面法蘭； PN40、65為凹面法蘭，閥體為凹面。
主要零件材料
閥體
|
ZG230—45
|
ZG1Cr18Ni9Ti
|
閥座
|
ZG1Cr18Ni12Mo2Ti
|
Cr18Ni12Mo2Ti
|
閥芯
|
1Cr18Ni9Ti
|
Cr18Ni12Mo2Ti
|
波紋管套
|
1Cr18Ni9Ti
|
Cr18Ni12Mo2Ti
|
平衡波紋管
|
1Cr18Ni9Ti
|
|
溫包
|
H62
|
1Cr18Ni9Ti
|
毛細管
|
H62
|
1Cr18Ni9Ti
|
接頭
|
35
|
1Cr18Ni9Ti
|
主要技術參數和性能指標
公稱通徑DN （mm）
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
|
公稱壓力PN（Mpa）
|
1.6 4.0
|
|||||||||||||
額定流量系數（KV）
|
單座
|
5
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
1100
|
雙座
|
12
|
22
|
33
|
53
|
53
|
132
|
209
|
330
|
528
|
836
|
1210
|
|||
套筒
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
1100
|
|||
額定行程
|
6
|
8
|
10
|
14
|
20
|
35
|
||||||||
允許最大壓差（Mpa）
|
1.6
|
1.5
|
0.5
|
|||||||||||
溫度調節范圍（℃）
|
0~70、50~120、100~170、150~220、200~270
|
|||||||||||||
調節精度（%）
|
±5
|
|||||||||||||
允許超載值（℃）
|
分別為上述溫度調節范圍上限加50
|
|||||||||||||
使用環境溫度（℃）
|
-40~+80
|
|||||||||||||
安裝接頭（M）
|
G1"
|
|||||||||||||
毛細管長度（M）
|
3、5
|
|||||||||||||
允許泄漏量
|
硬密封（1/h）
|
雙座、套筒：5×10-3×閥額定容量（II級）單座：10-4×閥額定容量（IV）
|
||||||||||||
軟密封（m1/min）
|
0.15
|
0.15
|
0.15
|
0.30
|
0.30
|
0.45
|
0.60
|
0.90
|
1.70
|
4.0
|
4.0
|
6.75
|
11.10
|
|
訂貨須知
1.產品型號與名稱 2.公稱通徑DN(mm 3.公稱壓力 4.流量特性要求 5.閥體材質及閥內件 6.介質種類和溫度范圍 7.閥前后壓力(壓差) 8.密封形式 9.配套附件
