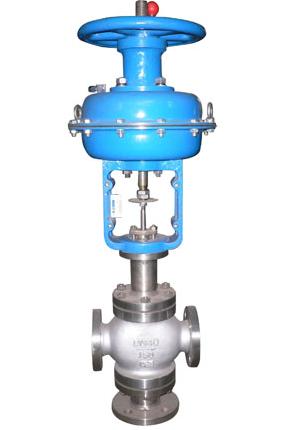

氣動薄膜三通合流/分流調節閥
發布時間：2016年03月23日 作者：admin 點擊次數：次
概述：
ZMAQ/ZMAX型氣動薄膜三通調節閥有合流和分流兩種作用方式。閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向三通閥在某些場合可以替代兩個二通閥和一個三通接管而得到廣泛應用，常用于熱交換器的兩相調節，也可用于簡單的配比調節。
特點：
氣動薄膜三通調節閥采用圓筒型薄壁窗口形閥芯導向，不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構，具有結構簡單、重量輕、體積小、拆裝方便等優點。
主要零件材料:
閥體、閥蓋：HT200、WCB、ZGlCr18Ni9Ti
閥芯、閥座：1Cr18Ni9T、司鈦萊合金堆焊
軟密封閥芯：增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊片：橡膠石棉板、不銹鋼繞墊片
膜蓋：A3
波紋膜片：5860膠夾480D 尼龍66網眼布
閥體、閥蓋：HT200、WCB、ZGlCr18Ni9Ti
閥芯、閥座：1Cr18Ni9T、司鈦萊合金堆焊
軟密封閥芯：增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊片：橡膠石棉板、不銹鋼繞墊片
膜蓋：A3
波紋膜片：5860膠夾480D 尼龍66網眼布
彈簧：60Si2Mn
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯套：2Cr
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯套：2Cr
主要技術參數：
閥座直徑mm
|
合流
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
分流
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量
系數kv |
合流
|
8.5
|
13
|
21
|
34
|
52
|
85
|
125
|
210
|
340
|
535
|
800
|
1260
|
分流
|
25
|
32
|
40
|
50
|
65
|
85
|
125
|
210
|
340
|
535
|
800
|
1260
|
|
公稱壓力MPa
|
1.6 4.0 6.4
|
||||||||||||
行 程mm
|
16
|
25
|
40
|
60
|
100
|
||||||||
流量特性
|
直線
|
||||||||||||
介質溫度℃
|
-20～200、-40～+250(常溫型)、-40～315（中溫型）
|
||||||||||||
法蘭尺寸
|
鑄鐵法蘭尺寸按JB79-59，鑄鋼法蘭尺寸按JB79-59
|
||||||||||||
法蘭型式
|
法蘭密封面型式按JB77-59，其中鑄鋼法蘭按光滑式，鑄鋼法蘭按凹式
|
||||||||||||
閥體材質
|
HT200,ZG230-450、ZG1Cr18Ni9
|
||||||||||||
閥芯材質
|
1Cr18Ni9
|
||||||||||||
上閥蓋型式
|
普通式（常溫型），熱片式（中溫型）
|
||||||||||||
可調比
|
30:1
|
||||||||||||
氣源接頭
|
M16×1.5
|
||||||||||||
主要尺寸：
公稱通徑
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L(mm)
|
PN1.6MPa
|
185
|
200
|
220
|
250
|
275
|
300
|
350
|
410
|
450
|
550
|
635
|
720
|
PN4.0MPa
|
190
|
210
|
230
|
255
|
285
|
310
|
355
|
425
|
460
|
560
|
660
|
740
|
|
PN6.4MPa
|
200
|
210
|
235
|
265
|
295
|
320
|
370
|
440
|
475
|
570
|
670
|
770
|
|
H1(mm)
|
PN1.6MPa
|
140
|
150
|
160
|
180
|
200
|
220
|
220
|
256
|
278
|
322
|
540
|
612
|
PN4.0MPa
|
150
|
160
|
170
|
190
|
220
|
232
|
256
|
295
|
313
|
372
|
540
|
612
|
|
PN6.4MPa
|
160
|
170
|
180
|
200
|
220
|
242
|
266
|
300
|
318
|
382
|
540
|
612
|
|
H(mm)
|
普通型
|
435
|
441
|
465
|
480
|
584
|
585
|
575
|
762
|
772
|
792
|
1203
|
1234
|
散熱片型
|
565
|
571
|
595
|
610
|
631
|
748
|
738
|
961
|
971
|
989
|
1525
|
1554
|
|
D(mm)
|
285
|
360
|
470
|
||||||||||
重量(KG)
|
72
|
75
|
81
|
88
|
135
|
158
|
190
|
262
|
322
|
450
|
550
|
600
|
|
訂貨須知:
1.產品型號與名稱 2.公稱通徑(DN) 3.公稱壓力(PN) 4.額定流量系數KV 5.閥體和閥內組件材料 6.固定流量特性 7.適用溫度和介質 8.整機作用方式(電開、電關)及輸入信號 9.是否帶附件(操作器、伺服放大器等)10.其他特殊要求
